ラグビーボール型に変形した原子核のハサミ状振動の全体像を明らかに―30年の謎を解明し、原子核の構造・性質の統一的理解に道筋―

掲載日:2016年9月12日更新
印刷用ページを表示

発表のポイント

  • 「エネルギーを変えられるガンマ線」を用いて、原子核の陽子と中性子の塊が「ハサミ状」に動く振動を高精度に測定。振動の励起から減衰までの全体像を明らかにした
  • 異なるエネルギーのガンマ線を放出し振動が減衰する、未知であったプロセスを発見した

国立研究開発法人量子科学技術研究開発機構(理事長 平野俊夫)量子ビーム科学研究部門のクリストファー・エンジェル主任研究員らのグループは、国立研究開発法人日本原子力研究開発機構(理事長 児玉敏雄)核不拡散・核セキュリティ総合支援センター、米国エネルギー省(ローレンス・バークレー国立研究所等)と共同で、ラグビーボール型に変形した原子核をもつタンタル原子核(Ta-181)の振動をガンマ線を透過させて高精度で観測することに成功し、これまで知られていなかった原子核のハサミ状振動の全体像を明らかにしました。
原子核は、構成する陽子や中性子の数やその比によって球形から歪んだ形をとり、例えばタンタルの同位体(Ta-181)などの原子核は、ラグビーボール型に変形しています。固そうに見える原子核は、「柔らかく形を変える」性質があり、これらの原子核では、陽子と中性子の塊がハサミの動きに似た周期的な振動をすることが知られていました。これまで30年近く、様々な実験や理論構築が試みられてきましたが、この振動のメカニズムを解明して原子核の姿を統一的に理解するには至っていませんでした。
そこで研究グループは、非常に強い透過力を持つ「ガンマ線」をエネルギーを自在に変えて発生できる「レーザー・コンプトン散乱ガンマ線」を用いた「透過法」によりTa-181の原子核を詳しく調べました。その結果、Ta-181原子核におけるハサミ状振動が従来の測定結果の約2倍強く、さらに、エネルギーの異なる複数のガンマ線放出を伴う原子核振動の減衰プロセスが存在することを初めて突き止めました。
この結果は、従来提唱されていた振動の減衰プロセスとは大きく異なるもので、原子核そのものの動き方についての理解を大きく塗り変えるものです。本手法で様々な原子核を観察し変形核の振動や回転といった挙動を明らかにすることにより、原子核の姿といった核物理学の根本的な理解につながることが期待できます。さらに、ウランやプルトニウムなど核セキュリティ上重要な物質ではハサミ状振動が非常に強く現れることから、今回見いだした振動の減衰時に放出されるガンマ線を測定することで、核物質の非破壊検知に役立つ可能性もあります。
本成果は米国物理学会が発行するPhysical Review Lettersの9月16日号に掲載されます。なお、本研究はコンテナの中の重遮蔽物の中に隠匿された核物質を検知する技術が確立されていないことから、レーザー・コンプトン散乱NDA技術をこれに適用する研究として、文部科学省の「核セキュリティ強化等推進事業」(H23-26年度)の中で実施した、米国Duke大学での実験データの解析により生まれた知見です。

研究の背景​

(1)原子核のハサミ状振動=シザース・モード

原子核は核種(同位体)ごとに固有の振動状態を有し、振動に共鳴するエネルギーを持ったガンマ線を吸収したり放出したりすることが知られています。原子核がガンマ線を吸収し共鳴振動を起こすことを原子核の励起とよびます。励起した原子核は短時間(フェムト秒=10-15秒のオーダーで)で元の状態(基底状態)に戻りますが、この時、共鳴振動のエネルギーがガンマ線として放出されます。
ウラン、プルトニウムなどの核物質では、ラグビーボール型に変形した原子核の陽子と中性子の塊がハサミのように動く振動(シザース・モード)が強く現れます(図1参照)。研究グループは、このシザース・モードに伴うガンマ線の放出を使って、核物質を非破壊で検知または測定するシステムを提案しています。
シザース・モードの振動の強さは磁気双極子モーメントの大きさで振動の強さが決まり、原子核理論で計算することができます。核物質と同様にラグビーボール型に変形し、シザース・モードをもつタンタルの同位体Ta-181では、実験で測定したシザース・モードの強さが原子核理論で計算される値と一致しない問題があり、原子核物理の分野で30年近く研究対象となっていました。

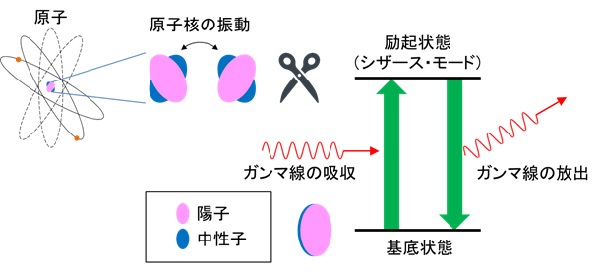

原子核のハサミ状振動の説明図
​図1:原子核のハサミ状振動(シザース・モード)に伴うガンマ線の吸収と放出

(2)レーザー・コンプトン散乱によるガンマ線の発生

レーザー・コンプトン散乱(Laser Compton Scattering; LCS)とは、加速器で光速近くまで加速した電子とレーザー光を衝突させることで、電子によって散乱されたレーザー光が高いエネルギーのガンマ線に変わる現象です。(図2参照)。レーザーは電子との散乱によって電子からエネルギーを得て、高エネルギーの光子、すなわちガンマ線に変換されます。このとき、電子ビームのエネルギーやレーザーの波長を選ぶことで、発生するLCSガンマ線のエネルギーを自由に変えることができます。このガンマ線を使って、シザース・モードをはじめとした原子核の振動を調べることができます。

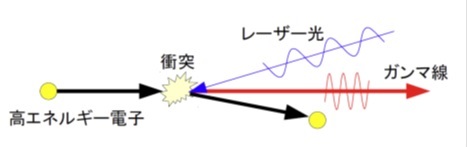

レーザー・コンプトン散乱の原理説明図
図2:レーザー・コンプトン散乱の原理。左から光速近くまで加速した高エネルギーの電子が飛来し、右から来たレーザーと衝突します。レーザーは電子との衝突によって反対方向に散乱され、電子からエネルギーを得てガンマ線となります。

​(3)従来法(散乱法)による原子核の共鳴振動の測定

レーザー・コンプトン散乱ガンマ線(LCSガンマ線)によるシザース・モードなどの原子核の振動の強さの測定では、これまで、散乱法が主に用いられていました。散乱法では、ガンマ線を吸収して励起した原子核が、もとの状態に戻るときに放出するガンマ線を測定し、振動の強さを求めるものです(図3参照)。

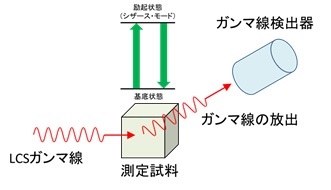

散乱法を用いた原子核の振動の強さの測定法の解説図
図3:散乱法を用いた原子核の振動の強さの測定。測定すべき核種(同位体)を含んだ測定試料にLCSガンマ線を照射し、原子核の振動に伴って放出されるガンマ線を検出します。入射ガンマ線と検出したガンマ線の数、試料中に含まれる原子核の数などから、振動の強さが求められます。

​研究成果

(1)透過法によるTa-181原子核の共鳴振動の測定

本研究では、透過法を用いた原子核の共鳴振動の測定を行いました。図4に透過法の測定体系を示します。LCSガンマ線を第二試料(Ta-181)に照射すると、原子核の共鳴振動に伴うガンマ線の吸収と放出が起こります。次に、ガンマ線の光路の上流に第一試料(Ta-181)を置くと、第一試料でも同様に原子核の共鳴振動に伴うガンマ線の吸収と放出が起こります。この時、第二試料から放出されるガンマ線の量は、第一試料で吸収されたガンマ線の分だけ減少します。実験では、第一試料の有り/無しの場合について、第二試料から放出さるガンマ線の量を比較することで、第一試料におけるガンマ線の吸収の大きさを計算し、Ta-181の共鳴振動の大きさを求めました。

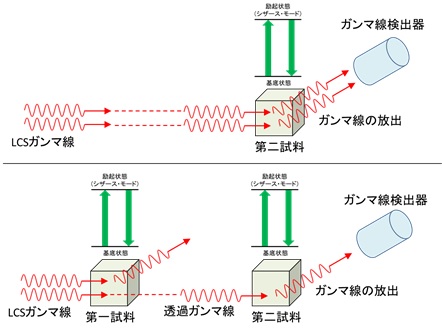

透過法を用いた原子核の振動の強さの測定法説明図
図4:透過法を用いた原子核の振動の強さの測定。測定すべき核種(同位体)を含んだ二つの測定試料を用意します。第二試料において原子核の振動に伴って放出されるガンマ線の数は、第一試料におけるガンマ線吸収の影響を受けます。第一試料の有り/無しの場合について、第二試料から放出されるガンマ線を比べることで、第一試料で吸収されたガンマ線の数を知ることができ、これから振動の強さを求められます。

(2)Ta-181のシザース・モードの解析、細分化された分岐の発見

透過法で行った実験データからTa-181のシザース・モードの強さを求めたところ、従来の散乱法測定から求めた値に比べて、約2倍大きな値となりました。これは、散乱法では測定できない振動の減衰プロセスである、細分化された分岐がシザース・モードに存在するためと考えられます。
シザース・モードの分岐とは、図5に示すように、ガンマ線を吸収してシザース・モードの振動を起こした原子核が、もとの状態(基底状態)に直接戻るのではなく、中間的な状態を経由して基底状態に戻る現象のことです。シザース・モードの励起状態から中間状態に移るとき、原子核は、励起状態と中間状態のエネルギー差に等しいエネルギーを持ったガンマ線を放出します。細分化された分岐がある場合では、エネルギーの小さな複数のガンマ線が放出されることになります。
細分化された分岐で放出されるエネルギーの小さなガンマ線は、バックグラウンドのノイズに埋もれてしまい、従来の散乱法では測定が困難です。透過法では、第一試料におけるガンマ線の吸収を求められるため、基底状態からシザース・モードへの励起を直接測定することができました。この結果、これまで見逃されてきた細分化された分岐を含んだ、Ta-181シザース・モードの全体像を明らかにすることができました。

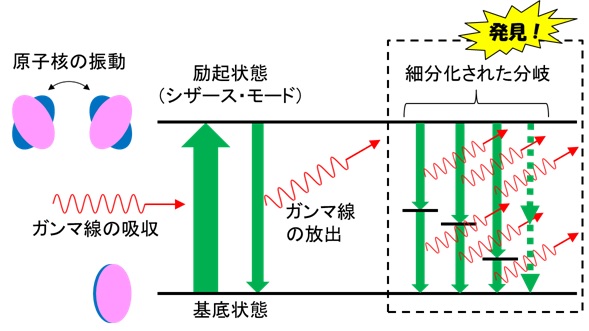

シザース・モードにおける細分化された分岐の解説図
図5:シザース・モードにおける細分化された分岐の存在を発見。

成果の波及効果

これまで、原子核物理の理論的考察から、シザース・モードでは、ラグビーボール型に変形した原子核の陽子と中性子の塊がハサミのように動いていると考えられていましたが、本研究成果により、単純なハサミ状振動ではなく、原子核がより複雑に動いている可能性があることがわかりました。シザース・モードは、ラグビーボール型変形核で普遍的に存在すると考えられており、原子番号の小さな軽い核から原子番号の大きな重い核までの変形核のシザース・モードを調べることにより、振動や回転といった原子核のダイナミクスの統一的理解につながることが期待できます。また、シザース・モードと同様な磁気双極子モーメントの軌道運動によって引き起こされる金属クラスター、量子ドットやボーズ・アインシュタイン凝縮などの量子体系の理解にもつながることが期待できます。

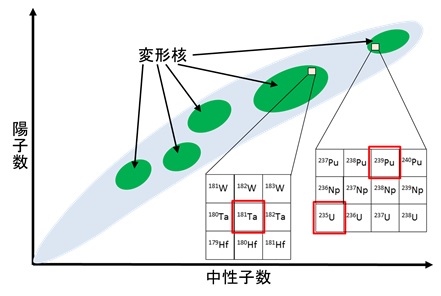

今回の実験に用いた核種の核図表における位置の解説図
図6:核図表における変形核が存在する領域。今回の実験で用いたTa-181、核物質であるU-235やPu-239は、いずれも変形核です。

 研究グループは、貨物中に隠ぺいされた核物質の検知、原子炉使用済燃料中や、東京電力株式会社福島第一原子力発電所の溶融燃料に含まれる核物質の測定などへ、ガンマ線と原子核の相互作用を利用することを提案しています。このような核物質の非破壊検知と測定は、原子核の振動にともなうガンマ線の吸収と放出を利用します。核種(例えば、U-235や、Pu-239など)は、それぞれ固有の振動状態が存在しています(図7参照)。測定したい核種の励起エネルギーに等しいガンマ線を照射すると、その核種のみに振動状態が生じ、ガンマ線の吸収と放出が起こります。このとき、放出ガンマ線のエネルギーを計測することにより非破壊で対象核種の検知と測定ができます。ウランやプルトニウム同位体の非破壊検知と測定では、シザース・モードに対応する原子核の振動を利用します。
今回の研究では、Ta-181のシザース・モードの振動の強さが従来知られていた値よりも約2倍大きなことがわかりました。ウランやプルトニウムの同位体も、Ta-181と同様に、従来知られていたより強い振動をもつと考えられることから、今回の知見は、核物質の非破壊検知や測定の感度の向上につながるものです。

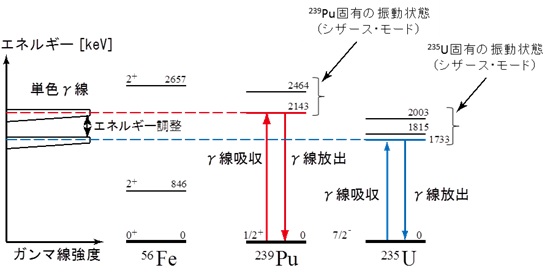

原子核の振動を利用した核物質の非破壊検知と測定の原理
図7: 原子核の振動を利用した核物質の非破壊検知と測定の原理。Pu-239やU-235等の核種には固有の振動状態(シザース・モード)が存在しています。励起エネルギーに等しいガンマ線が照射されると、ガンマ線を吸収・放出します。このガンマ線を検出することで核種の検知と測定を行うことができます。

用語解説

1) 原子核の振動と回転

原子核は陽子と中性子から構成されますが、これら陽子、中性子が集団的にふるまうことで、原子核に回転や振動が生じます。正の電荷を持つ陽子と電気的に中性な中性子が、それぞれ塊となって振動する場合には、原子核の振動にともなって電磁波(ガンマ線)の吸収、放出がおこります。
陽子と中性子がハサミ状に動くシザース・モード、陽子と中性子が互いに反対方向に振動する巨大双極子振動などの他、ラグビーボール型に変形した原子核全体が回転することもあります。

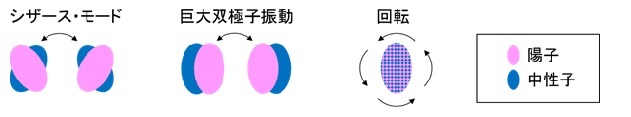

原子核の振動と回転
図8:原子核の振動と回転

2) 変形核

球対称と異なる形をもつ原子核。ラグビーボールやパンケーキなどの形をした原子核が知られています。ラグビーボール型の変形核は、Ta-181など質量数が150から190の領域やウランなど質量数が約224以上の領域で発見されています。

3) 磁気双極子モーメント

1対の磁極の強さと磁極間距離との積で表されるベクトル量のこと。原子核の磁気モーメントは、陽子および中性子のスピンによって生じます。シザース・モードによる磁気双極子モーメントは、陽子の軌道スピンによるものです。

4) レーザー・コンプトン散乱

X線やガンマ線が物質に入射するとき、物質を構成する原子に含まれる電子で散乱され、進行方向とエネルギーを変える現象をコンプトン散乱といいます。コンプトン散乱を受けたX線、ガンマ線は、電子にエネルギーの一部を与えるので、散乱にともなってエネルギーが小さくなります(波長の長い光に変わる)。光速近くまで加速した電子とレーザー光が衝突する場合にも同様の散乱現象が起こりますが、このとき、レーザー光は電子からエネルギーを受け取り、大きなエネルギーを持った光、すなわち、X線やガンマ線に変わります。これをレーザー・コンプトン散乱(または、逆コンプトン散乱)といいます。
