物質と聞くと鉄やガラスなど目に見えるものが思い浮かぶ。物質を原子に近いサイズまで小さくしたものはナノ物質(1ナノメートルは１０億分の１メートル)と総称される。ナノ物質はその形状によって、点状のものは量子ドット、棒状のものはナノチューブ、シート状のものはナノシート(以下、２次元材料)などと分類される。2次元材料としては、２００４年に発見された炭素原子が蜂の巣のような六角形状に結合したグラフェンが有名である。この発見には２０１０年にノーベル物理学賞も与えられている。このようにサイズを極限まで小さくしたナノ物質では、量子状態に関連した様々な面白い性質が現れる。

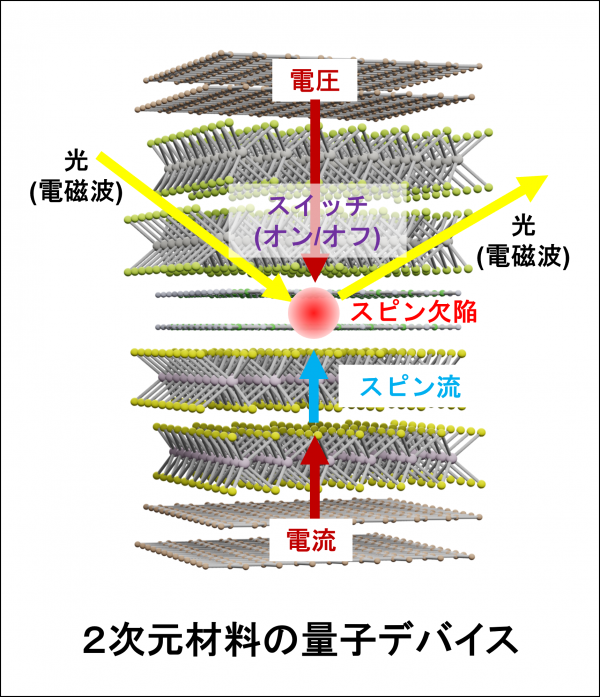

グラフェン発見を契機として、遷移金属ダイカルコゲナイドや六方晶窒化ホウ素など、グラフェンにはない物理特性を持つ非常に多くの２次元材料が登場、トランジスタ、発光/受光デバイスなど様々な機能デバイスを目指した応用研究が進んでいる。さらに近年では、スピン欠陥やスピン流などの量子が関係する研究も行われている。その中で、機能を持った２次元材料をレゴブロックに喩え、様々な積み重ね方によりそれぞれの機能を統合した全く新しい概念のデバイスが提唱され始めている。量子状態は非常に壊れやすいため、物質中で状態を長時間維持することや、遠くまで運搬することは非常に難しいが、２次元材料は元々原子レベルの厚さしかなく、それを積層してもナノサイズの距離しかないため、量子状態を利用するには適した形状となっている。また、積層するブロックの種類や積層の順番を変えることで全体の機能を変えることもできる。さらに、通常の３次元材料は曲げると壊れてしまうが、２次元材料は曲げに強い上、電気伝導性などはあまり低下しないことが確認されている。
量子科学技術研究開発機構（ＱＳＴ）では、量子センサなどに利用できる電子が持つスピンという特性やダイヤモンドなどの中に形成した特殊な欠陥に関する研究を行っている。これらの知見や技術を活用し、量子技術の実用化に向けて、２次元材料をベースとしたフレキシブルでありながら３次元材料で作られたデバイスに負けない、あるいは実現が難しい新規量子デバイスの創製に取り組んでいる。
