超伝導エネルギー貯蔵(SMES)コイル通電試験のための電力供給
国際超伝導産業技術研究センターと日本原子力研究所の共同研究で、超伝導エネルギー貯蔵(SMES)コイルが1996年7月に行われました。この実験では、JT-60ポロイダル磁場コイル電源を使用しました。

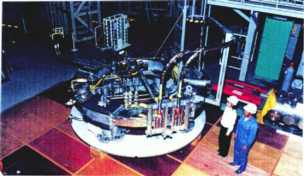

超伝導エネルギー蓄積(SMES)コイルの構造仕様
| 外径 | 3.6m |
| 内径 | 2.7m |
| 高さ | 0.24m |
| 重量 | 10ton |
超伝導エネルギー蓄積(SMES)コイルの電気的特性
| 定格電流値 | 20kA |
| インダクタンス | 39.6mH |
| 最大磁場 | 2.84T |
| 蓄積エネルギー | 7.9MJ |
| パルス動作 | 0.18T/s |

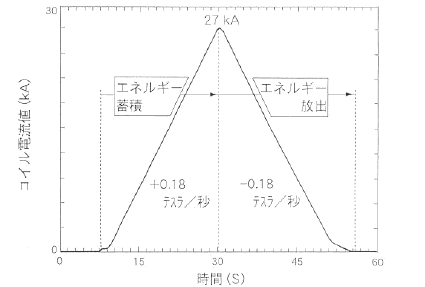

通電波形
27kA-21.7秒で電流の立ち上げ、立ち下げを実施し、0.18T/sでの動作をさせることに成功しました。
